钛/硅-蓝宝石压力传感器

简要描述:钛/硅-蓝宝石压力传感器由双膜片构成:钛合金测量膜片和蓝宝石接收膜片。接收膜片上有异质外延性应变灵敏电桥电路的蓝宝石膜片,被熔焊在钛合金测量膜片上。被测压力传送到接收膜片上。在压力的作用下,钛合金接收膜片产生形变,该形变被硅-蓝宝石敏感元件感知后,其电桥输出会发生变化,变化的幅度与被测压力成正比。电桥电路将电桥的失衡信号,转换为电压信号输出.

  • 产品型号:PT124B-82系列
  • 厂商性质:生产厂家
  • 更新时间:2024-01-11
  • 访  问  量:1861
产品详情
品牌ZHYQ/朝辉仪器应用领域化工,石油,地矿,航天

钛/硅-蓝宝石压力传感器


一、产品概述:
钛/硅-蓝宝石压力传感器系列压力传感器由蓝宝石单晶绝缘体元素组成,不会发生滞后、疲劳和蠕变现象;蓝宝石有着非常好的弹性和绝缘特性(1000℃以内),对温度变化不敏感,即使在高温条件下,也有着很好的工作特性;蓝宝石的抗辐射特性*;另外,硅-蓝宝石半导体敏感元件,无p-N漂移,因此,可应于各种复杂环境场合.


蓝宝石压力传感器由双膜片构成:钛合金测量膜片和蓝宝石接收膜片。接收膜片上有异质外延性应变灵敏电桥电路的蓝宝石膜片,被熔焊在钛合金测量膜片上。被测压力传送到接收膜片上。在压力的作用下,钛合金接收膜片产生形变,该形变被硅-蓝宝石敏感元件感知后,其电桥输出会发生变化,变化的幅度与被测压力成正比。电桥电路将电桥的失衡信号,转换为电压信号输出.

二、产品特点:
◆ 温度测量范围宽 ◆ 温度误差极小 ◆ 高精度,高稳定性 ◆ 重量轻,性价比高



三、蓝宝石压力传感器应用场合:
◆ 工业现场过程压力控制 ◆高精度数字压力效验仪
◆ 航空航天领域 ◆油田压力测量
◆ 航海及造船行业 ◆供压力变送器组装选用
◆ 石油、化工行业 ◆各科研院所的实验室设备
◆ 发电厂、核电站

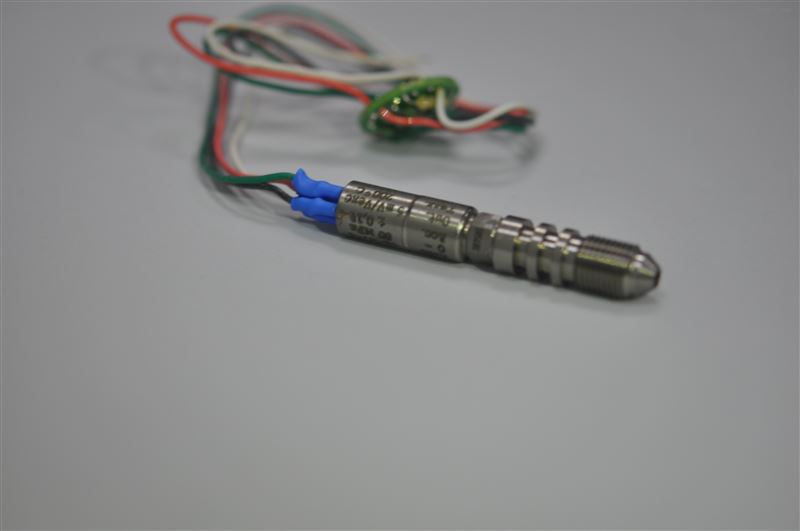

蓝宝石压力传感器



四、详细参数:
测量介质
不腐蚀钛合金的各种液体和气体
量程
0~10MPa~200MPa
压力类型
MG-表压 、 MA-绝压
大超压(过载)
10MPa以下
2倍
16~80MPa
1.5倍
100~160MPa
1.25倍
200MPa
+50MPa
破坏压力
10MPa以下
4倍
16~80MPa
2倍
100~260MPa
1.5倍
量程
0-10,16,25,40,60,100,150,200MPa
综合误差
优于0.1%FS
重复性及迟滞
<0.05%F.S
温补范围
+50℃~+150℃,+100℃~+200℃
工作温度
-40℃~+150℃,-40℃~+200℃
储藏温度
-60℃~+170℃,-60℃~+220℃
温飘(温补范围内)
<3%(当精度0.1%时)
零点输出
±0.2mV/V
满量程输出
5±0.2mV/V
灵敏度
优于0.01%
响应时间
<10ms
输入和输出阻抗
Rin>5KΩ
Rout<8KΩ
供电
DC5V±0.001V(DC2~15V范围内可用)
防护等级
IP00
绝缘阻抗
DC100V/500MΩ
单支重量
<30g
抗震等级
俄标G2
过程连接
M10×1-6g
电气连接
红=V+, 黑/灰=V-, 绿=OUT+, 白=OUT-
材质
钛合金 WTi9、WTi4
